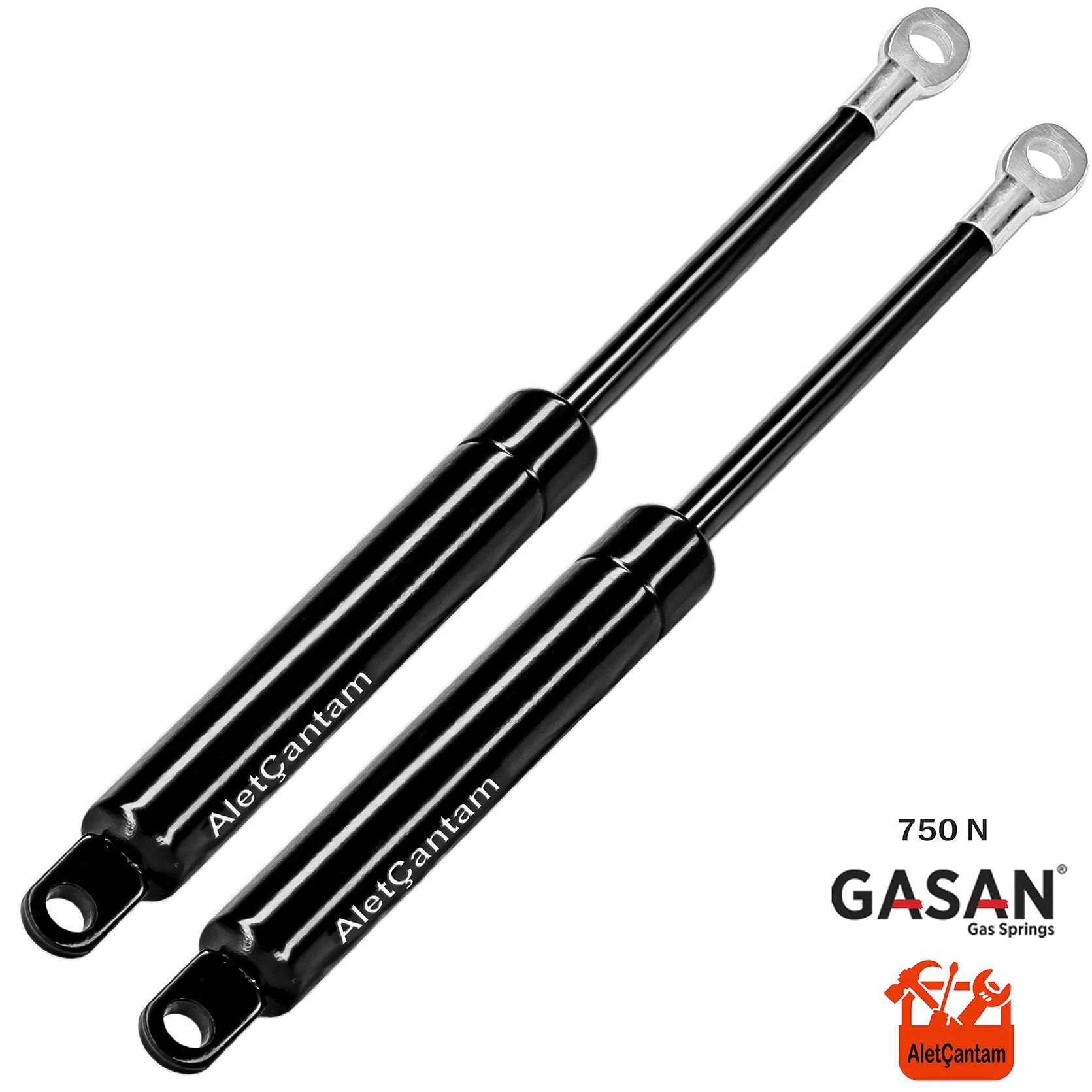

Gasan Baza Pistonu Baza Amortisörü 750N - 1 Çift

Gazlı Amortis ör Kuvvet Hesaplaması!.

F1  =  W . D/X .L % 10/15 +
F1  = Gazlı amortisör kuvveti
G   =  Ağırlık merkezi
W  = Kapağın ağırlığı
D   =  Mil ekseninin ağırlık merkezine olan yatay mesafesi
X   = Gazlı amortisör sayısı
L   =  Gazlı amortisörlerin merkeze olan uzaklığı

Kuvvet sıcaklık değişimi..

Gazlı amortisörler 20° derece sıcaklıkta üretilmektedir. Kapalı kaplarda basınç; sıcaklık karşısında doğru orantılı olarak değişim gösterir. Yani gaz basıncı sıcaklık yükseldikçe artarken, sıcaklığın düşmesiyle azalır. Üretim sıcaklığındaki 10°derece sapma; basınç  değerinde yaklaşık %3,5 oranında değişime neden olur.

Kuvvet stroke diagramı..

RF = F3-F1  K = F2/ F1 = Sıkıştırma Kuvveti
F1  =  Amortisör açılırken son 5 mm pozisyonundaki kuvveti
F2  =  Amortisör açılırken ilk 5 mm pozisyonundaki kuvveti
F3  =  Amortisör kapanırken ilk 5 mm pozisyonundaki kuvveti
F4  = Amortisör kapanırken son 5 mm pozisyonundaki kuvveti
